Ni Multisim 14.3汉化版

Ni Multisim 14.3汉化版是一款十分专业好用的电子电路仿真设计软件，主要作用就是帮助用户高效快速的设计和检验电路，在电路教学以及电路实验方面有着广泛的应用。软件有着很明了的图形用户界面，菜单栏、各种工具栏、电路输入窗口、状态条等等一目了然，用户可以根据自己的习惯和熟悉程度自如使用。软件内提供了大量经制造商验证的电子元件模型和设备仿真模块，你设计和检验电路所要用到的所有工具都可以没满足，你可以随时创建需要的电路图，可以随时输入图形进行仿真，强大的仿真分析能力，能够适应各种不同的场合，在真正应用到电路中之前提早对电路设计进行迅速验证。在教学当中也能随时就能行电路仿真，你可以随时使用电容、电阻、等元器件来仿真电路，还有电源模拟，和真实模拟一样非常可靠，有需要的朋友欢迎前来下载！

Multisim 14.3汉化版安装激活教程

安装前须知：最好关闭电脑所有杀毒软件进行安装激活，以免失败，请知悉！

1、下载解压后得到安装包和激活/汉化文件；

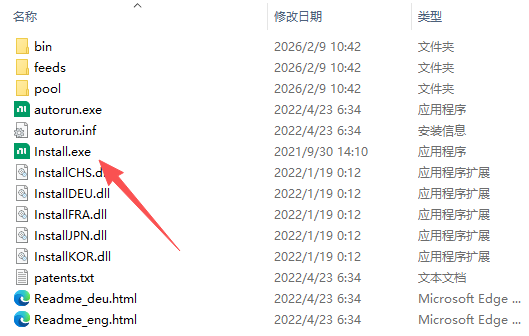

2、进入setup文件夹后，鼠标右键以管理员身份运行Install.exe；

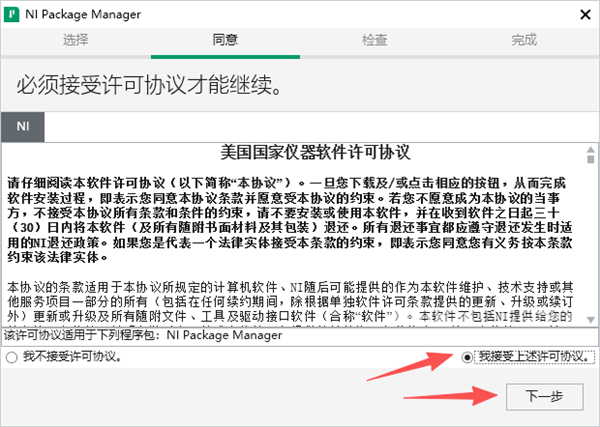

3、点击我接受上述许可协议，点击下一步；

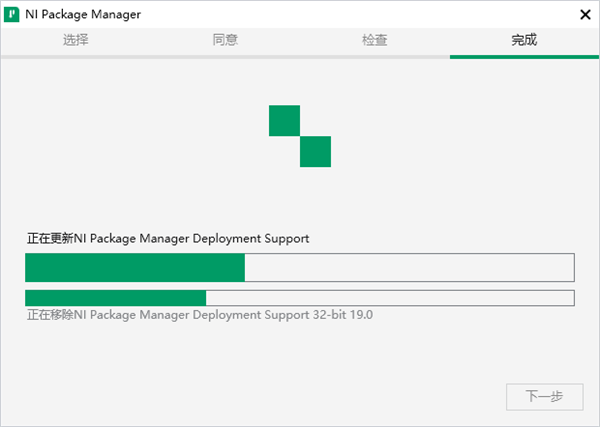

4、耐心等待安装完成；

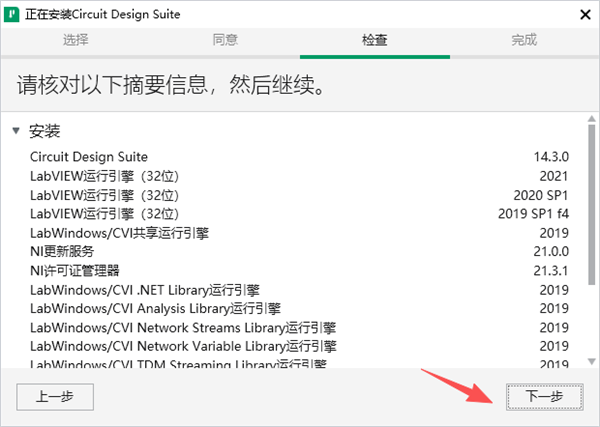

5、如图所示，点击下一步；

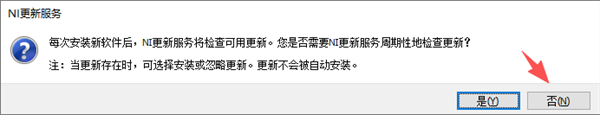

6、点击否；

7、关闭即可；

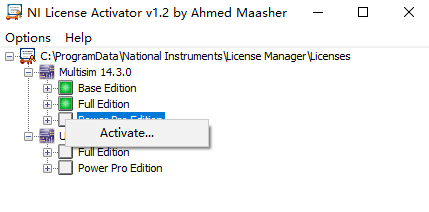

8、解压Crack，运行NI License Activator 1.2.exe；

9、鼠标右键选择，颜色变成绿色，代表安装成功，随后关闭即可；

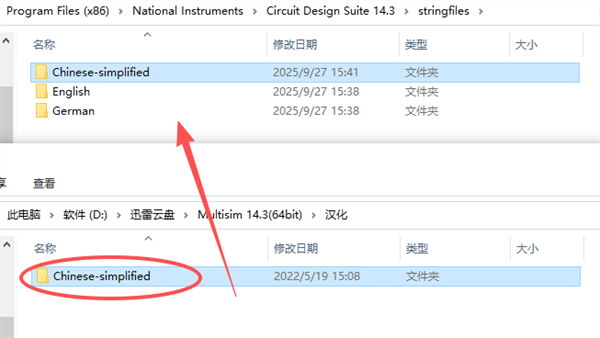

10、找到Multisim安装路径，将汉化文件夹中的Chinese-simplified文件复制进【stringfiles】内；

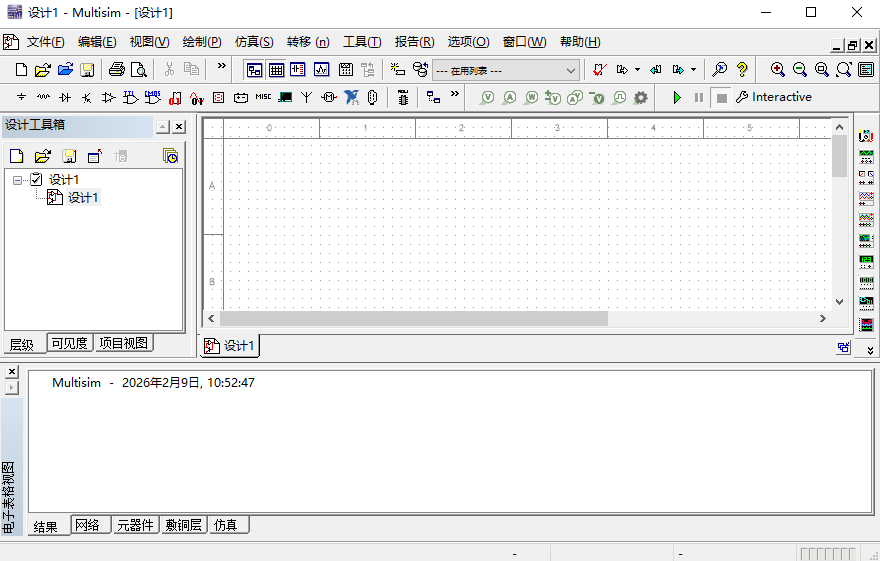

11、随后运行软件，即可免费使用。

软件特色

一、MultiSim12建立基本步骤

1、建立电路文件

2、放置元器件和仪表

3、元器件编辑

4、连线和进一步调整

5、电路仿真

6、输出分析结果

二、具体操作教程

1、建立电路文件

具体建立电路文件的方法有：

打开软件时自动打开空白电路文件Circuit1，保存时可以重新命名

菜单File/New

工具栏New按钮

快捷键Ctrl+N

2、放置元器件和仪表

放置元器件的方法有：

菜单Place Component

元件工具栏：Place/Component

在绘图区右击，利用弹出菜单放置

快捷键Ctrl+W

放置仪表可以点击虚拟仪器工具栏相应按钮，或者使用菜单方式

3、元器件编辑

A）元器件参数设置

双击元器件，弹出相关对话框，选项卡包括：

Label：标签，Refdes编号，由系统自动分配，可以修改，但须保证编号唯一性

Display：显示

Value：数值

Fault：故障设置，Leakage漏电；Short短路；Open开路；None无故障（默认）

Pins：引脚，各引脚编号、类型、电气状态

B）元器件向导（Component Wizard）

对特殊要求，可以用元器件向导编辑自己的元器件，一般是在已有元器件基础上进行编辑和修改。方法是：菜单Tools/ Component Wizard，按照规定步骤编辑，用元器件向导编辑生成的元器件放置在User Database（用户数据库）中

4、连线和进一步调整

A）连线

自动连线：单击起始引脚，鼠标指针变为“十”字形，移动鼠标至目标引脚或导线，单击，则连线完成，当导线连接后呈现丁字交叉时，系统自动在交叉点放节点（Junction）

手动连线：单击起始引脚，鼠标指针变为“十”字形后，在需要拐弯处单击，可以固定连线的拐弯点，从而设定连线路径

关于交叉点，软件默认丁字交叉为导通，十字交叉为不导通，对于十字交叉而希望导通的情况，可以分段连线，即先连接起点到交叉点，然后连接交叉点到终点；也可以在已有连线上增加一个节点（Junction），从该节点引出新的连线，添加节点可以使用菜单Place/Junction，或者使用快捷键Ctrl+J

B）进一步调整：

调整位置：单击选定元件，移动至合适位置

改变标号：双击进入属性对话框更改

显示节点编号以方便仿真结果输出：菜单Options/Sheet Properties/Circuit/Net Names，选择Show All

导线和节点删除：右击/Delete，或者点击选中，按键盘Delete键

5、电路仿真

基本方法：

按下仿真开关，电路开始工作，界面的状态栏右端出现仿真状态指示

双击虚拟仪器，进行仪器设置，获得仿真结果

6、输出分析结果

使用菜单命令Simulate/Analyses，以上述单管共射放大电路的静态工作点分析为例，步骤如下：

菜单Simulate/Analyses/DC Operating Point

选择输出节点1、4、5，点击ADD、Simulate

Multisim14.3如何进行基本的电路仿真

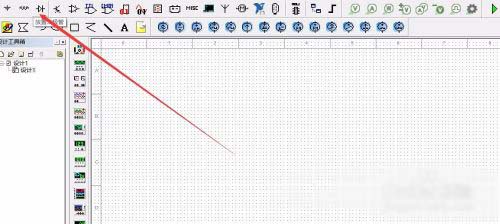

1、放置我们所需要的电容、电阻、等元器件，如图所示

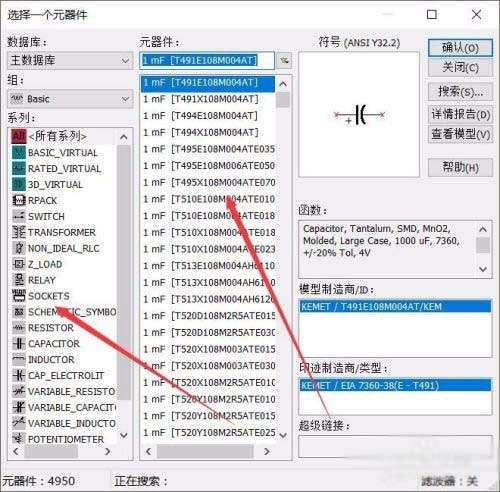

2、选中后跳出如图中的窗口，选择我们需要的器件类型的具体型号，如图所示；

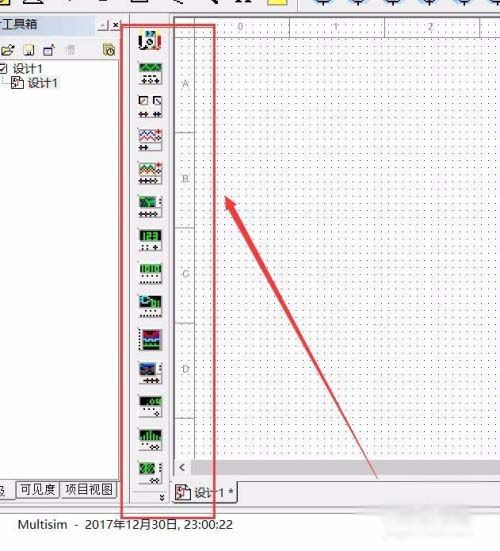

3、这里放置了一个电阻元件，并选择我们需要的电表，如图所示；

4、绘制好后，发现没有电源，那电路该如何运行呢，我们需要放置电源，选择图中箭头所指的选项，如图所示；

5、放置好后我们的基本的电路回路就完成啦，如图所示；

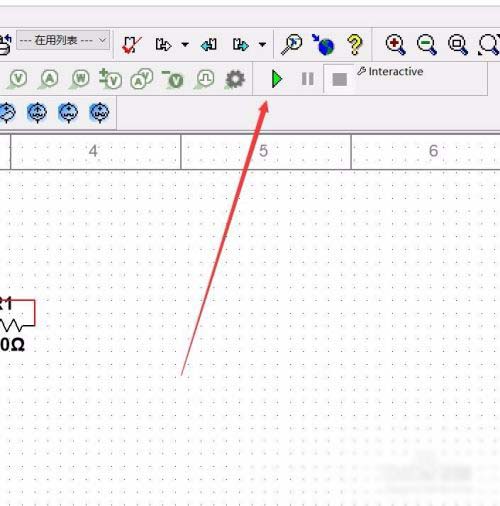

6、到这里，发现说好的仿真呢，这里点击图中箭头所指的运行选项，这样电路图就完成啦。
