CAM350中文破解版

CAM350中文破解版是一款非常专业且功能强大的电路板制造工具软件，专为电路工程师所研发。软件提供了丰富多样的软件功能，其中就包括了文件导入、数据准备以及设计分析等功能，每个功能都有不同的用处，就拿文件导入功能来讲，在该功能的帮助下，你可以导入不同格式的电路板设计文件并进行使用，不需要额外下载转格式软件，因此当你学会如何合理运用不同软件功能的时候，你会发现你的工作效率会大大提升，从而将更多的时间放在检查上面。说到检查，软件也有强大的检查系统，会自动检查电路板，看看有没有潜在的错误，以确保电路板的质量。对电路板制造工具软件有所需求的朋友，欢迎你来下载使用。
ps：下方附有安装破解教程，希望对大家有所帮助。

安装破解教程

一、安装教程
1、下载解压，双击运行“DownStream_2015_c1022_b1122.exe”程序安装软件，点击next。

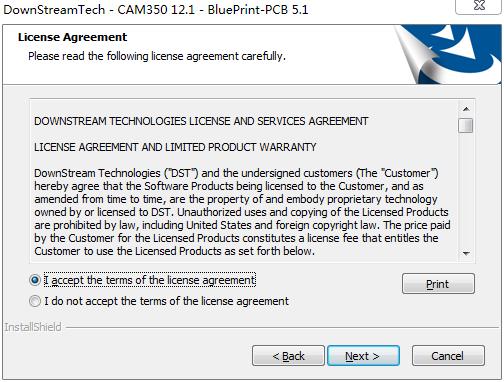

2、选择I accept接受协议。

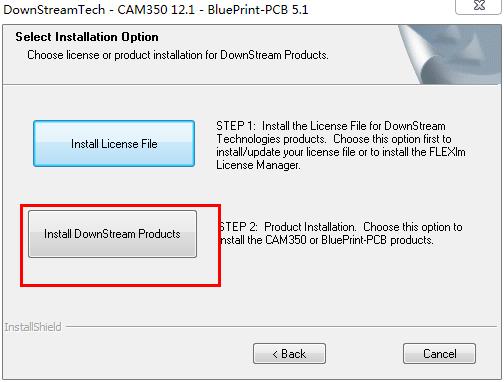

3、选择注册类型，选择第二项进行注册。

4、等待软件解压安装包，请耐心等待。

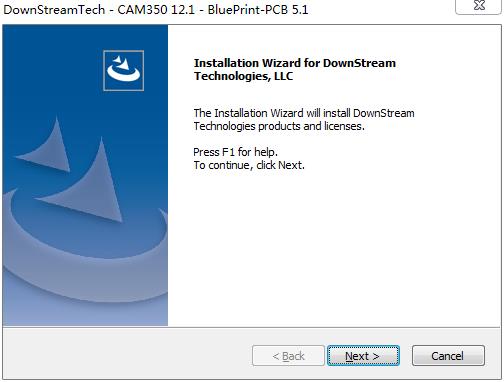

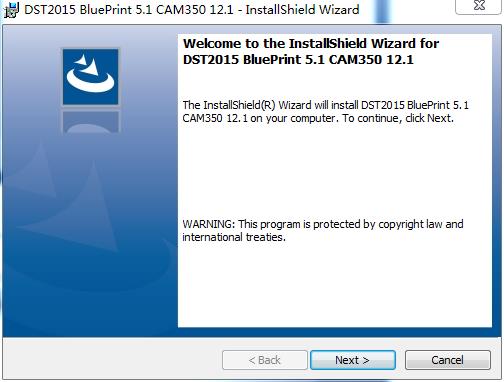

5、解压完成，来到安装界面，点击next。

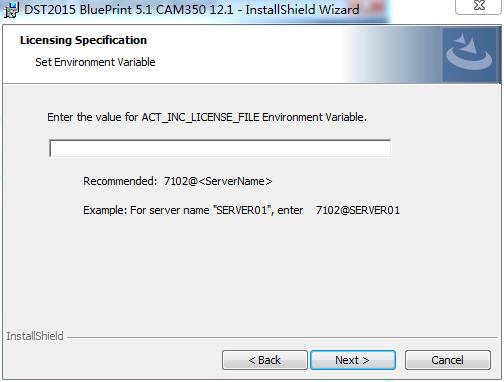

6、许可证界面，点击next。

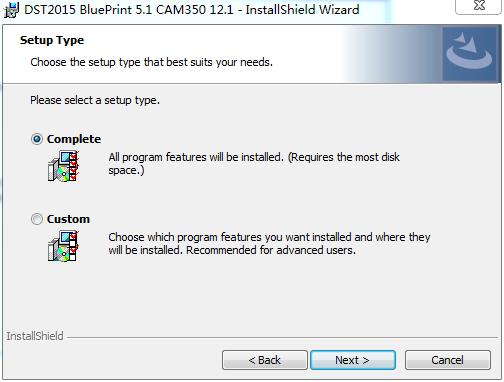

7、选择安装类型，选择complete完整版进行安装。

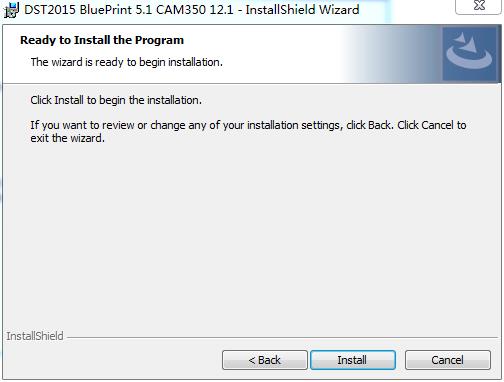

8、点击install开始安装软件。

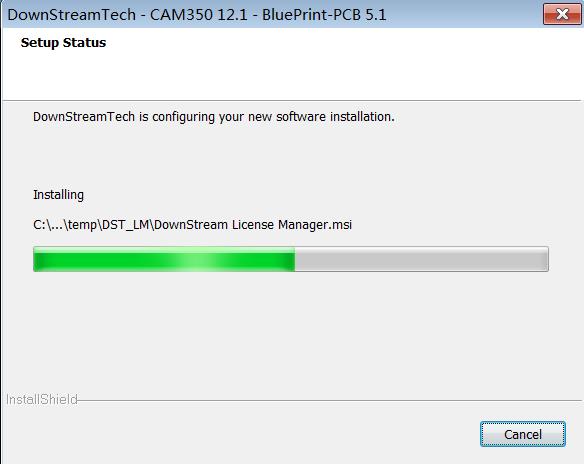

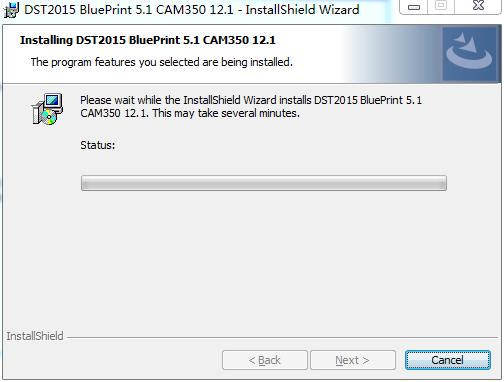

9、正在安装软件，请稍等。

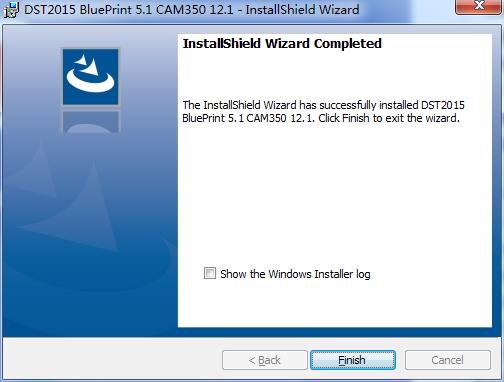

10、安装完成，点击finish。

二、破解教程

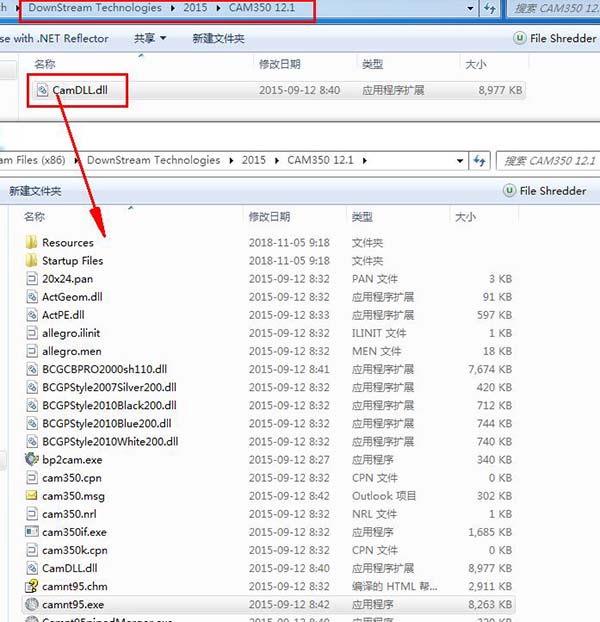

1、打开软件包，打开patchDownStream Technologies2015CAM350 12.1目录，将其中的破解补丁“CamDLL.dll”复制到软件安装目录下，可以右键桌面图标选择打开文件位置进入安装目录。

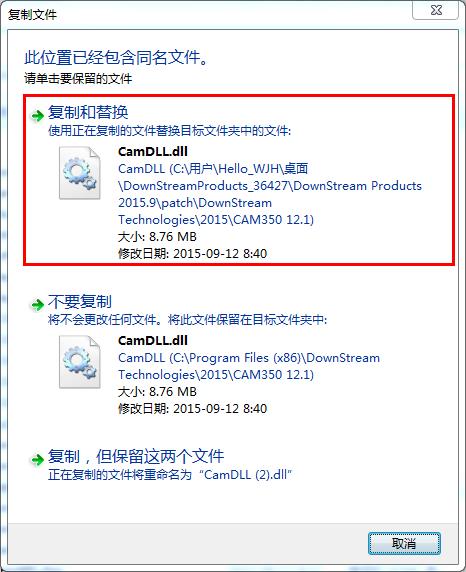

2、选择复制并替换。

3、运行桌面快捷方式，选择第二项导入许可证。

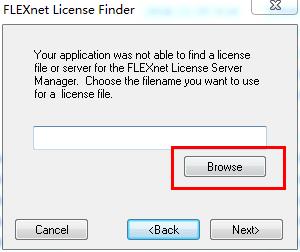

4、点击browse浏览按钮导入许可证

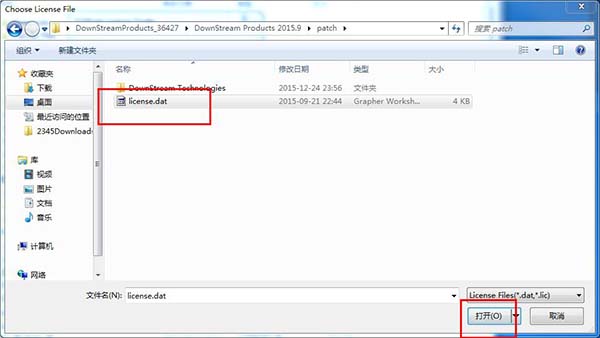

5、选择patch目录下的许可“license.dat”，点击打开。

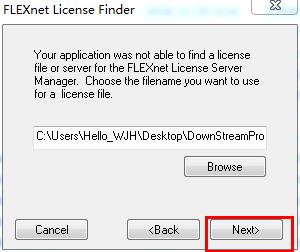

6、导入之后，点击next。

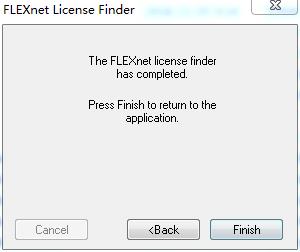

7、许可证安装完成，软件已激活，可以使用了。

软件特色

1、CAM350中文破解版支持多种输入/输出格式（CAD数据, ODB++, Gerber, IPC-356,Excellon, DXF, Sieb 以及 Myers等）
2、提供了双向的AutoCAD 和 DXF数据支持
3、设计规则检查，检查包括各类间距，环状线，铜箔面积计算，网表对比等
4、优化设计文件，添加泪滴，网表提取，丝印检查等
5、Basic NC Editor通孔编辑功能，钻孔工具定义，铣边路径，改变提刀点
6、快速拼板功能，制作PCB的阵列，适应生产要求。

软件特点

1、减少反复设计，减少废料和废板
2、提高可制造性
3、加快生产周期，提高生产效率
4、提高自动化率和设计最优化
5、提高质量和数据库管理
6、提高大批量生产裸板的效率

功能介绍

1、可制造性设计（Designing for Fabrication）；
2、设计规则检查（Design Rule Checking）；
3、数据输入和输出；
4、DirectCAD 技术；
5、反向工程（Reverse Engineering）；
6、绘图到光栅的多边形转换（Draw-to-Raster Polygon Conversion）；
7、复合到层（Composite-to-Layer）；
8、自动化（Automation）和脚本（Scripting）。

注意事项

1、导入文件时需注意Gerber的类型，RS-274-X的可直接导入，RS-274-D的有时则需要手动输入D码。因此我们建议在PCB转Gerber时直接转成RS-274-X类型，除钻孔外的各层格式采用英制2：5，钻孔则采用公制3：3，此格式相对稳定，在CAM软件读入时D码不易变形。
2、如果不是RS-274-X类型的Gerber，或自动导入后走线呈零线显示或板子尺寸达五百厘米以上，此时应调整Gerber导入时的格式。
3、提供Gerber文件给PCB板厂时建议检查文件是否完整。
4、99se、DXP软件设计的PCB文件钻孔文件后辍名为：.txt；PADS软件设计的PCB文件钻孔后辍名为：.drill。

常用快捷键

打开菜单后可以看见菜单英文下面的某一个字母下有一个横线，ALT+横线对应的字母就是这个命令的快捷键
1、ALT+F-->N 打开新软件
2、ALT+F-->O 打开文件（PCB）
3、ALT+F-->S 保存
4、ALT+F-->A 另存为
5、ALT+F-->M 两个文件合并，用作对比用
6、ALT+F-->I+U 输入GERBER文件
7、ALT+F-->I+G 分层输入GERBER文件
8、ALT+F-->E+G 与输入文件相反，即输出相应的文件
9、ALT+F-->I+R 输入钻带
10、ALT+F-->E+R 输出钻带
11、ALT+F-->I+M 输入锣带
12、ALT+F-->E+M 输出锣带
13、ALT+F-->P+P 打印
14、ALT+E-->L+S 加大字体
15、ALT+E-->M 移动
16、ALT+E-->D 删除
17、ALT+E-->I 作镜HORIZONTAL
18、ALT+E-->L+A 增加层，打开另外一层
19、ALT+E-->A 增加顶点
20、ALT+E-->C 拷贝
21、ALT+E-->R 旋转
22、ALT+E-->E 删除顶点
23、ALT+E-->G 删除某一段，某一节
24、ALT+E-->L+L 相对点对位
25、ALT+E-->L+R 删除层，移开层
26、ALT+E-->L+O 重新排序
27、ALT+E-->H+D 改变线粗（改变D码的大小）
28、ALT+E-->H+T+T 改变字体
29、ALT+E-->H+I 合并钻孔
30、ALT+E-->H+E+L/+W 打散/恢复
31、ALT+E-->H+E+P 打散输入的钻孔，锣带资料
32、ALT+E-->H+S 打散弧度
33、ALT+E-->H+O+D 定零点
34、ALT+E-->T+L 隔开删除，删除指定部分
35、ALT+E-->J 连接线，使之成为一个整体
36、ALT+E-->V 拖动（成弧度）即任意点
37、ALT+E-->E 删除最高点（角度处） 38、ALT+A-->F 加实心圆，即加焊盘
39、ALT+A-->L 画线
40、ALT+A-->R 画矩形
41、ALT+A-->P 自动填充
42、ALT+A-->X 书写，写文字
43、ALT+A-->A+C 画实心圆，即两点定圆
44、ALT+A-->A+2 两点定弧
45、ALT+A-->A+3 三点定弧
46、ALT+A-->W 加金属丝18
47、ALT+I-->R+D 查看线守宽，层D码组成部分
48、ALT+I-->R+R/N 查看钻孔资料/记D码
49、ALT+I-->R+N 查看网表资料
50、ALT+I-->S 查看状况
51、ALT+U-->C D码定义把某种图形定义一个D码
52、ALT+U-->D+A 自动转换
53、ALT+U-->D+I D码转换（把某种复杂图形转换为焊盘）
54、ALT+U-->N 连网（一般连网这后做DRC后才可显示检测资料）
55、ALT+U-->L+R 切除独立的焊盘
56、ALT+U-->L+I 切除多余的焊盘
57、ALT+U-->I+T 钻孔编辑表—复制到外形层
58、ALT+U-->I+R 优化钻孔
59、ALT+U-->I+A 添加钻孔
60、ALT+U-->I+G 转为钻孔
61、ALT+N-->R 做DRC（帮助检查线距、线宽等）
62、ALT+T-->A 输入D码大小，D码表
63、ALT+T-->L层表，定义层的性质，名称
64、ALT+S-->U 公，英制转换
65、ALT+S-->T 字体设置
66、ALT+S-->O 察看设置
67、ALT+S-->A打散时的弧度设置
68、ALT+N-->O测铜面积(参数选择为1mil，一般需连网之后再进行测量)
69、ALT+I -->M+P 测量距离

常见问题

如何在CAM350中文破解版中查看gerber文件？
双击桌面快捷方式，启动软件，导入geber文件。
文件——I导入——U自动导入，打开自动导入窗口。找到geber文件，在右面窗口可以到geber文件。
选好后，点下一步，可以看到自动导入的geber文件列表。
点完成后，开始导入geber文件，导入完成后在主界面窗口可以看到PCB版图。
在软件中，可以查看电路板的每一个层，双击可以切换到指定的层。
附上Gerber文件各层的表示：
GTL---toplayer 顶层
GBL---bottomlayer 底层
GTO---TopOverlay 顶层丝印层
GBO---Bottomlayer 底层丝印层
GTP---TopPaste 顶层表贴(做激光模板用)
GBP---BottomPaste 底层表贴
GTS---Topsolder 顶层阻焊(也叫防锡层/绿油,负片)
GBS---BottomSolder 底层阻焊
G1---Midlayer1 内部走线层1
G2---Midayerr2 内部走线层2
GP1---InternalPlane1 内平面1(负片)
GP2---InternalPlane2 内平面2(负片)
GM1---Mechanical1 机械层1
GM2---Mechanical2 机械层2
GKO---KeepOuter 禁止布线层
GG1---DrillGuide 钻孔引导层
GD1---DrillDrawing 钻孔图层
GPT---Top pad Master 顶层主焊盘
GPB---Bottom pad Master 底层主焊盘
